시설 및 공급현황

전력사업

시설 규모

전기 127MW

·가스터빈:47MW X 2기
·스팀터빈:33MW X 1기

열 226 Gcal

·열병합설비 103 Gcal/h
·보조보일러 123 Gcal/h

* 축열조 80 Gcal/h 별도

전력설비

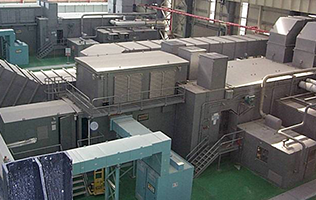

가스터빈

가스터빈 발전기는 LNG를 연료로 해서 전기를 생산하는 설비입니다.
정격출력은 47MW, 전압은 13.8kV, 터빈회전수는 5,427rpm이며,
제작사는 웨스팅하우스입니다.
가스터빈은 크게 공기압축기, 연소기, 터빈발전기 세부분으로 나뉘어져있습니다.
압축기에서 대기공기를 흡입하여 고압으로 압축한 후 연소실에서 연료와 혼합,
연소시켜 고압 고온의 연소가스를 터빈날개에 분사하여 47MW의 전력을
생산하고 배기되는 고온의 가스 배열화수보일러로 유입됩니다.

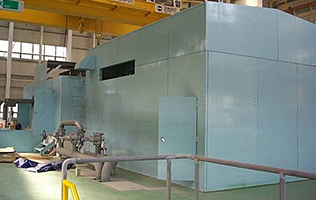

스팀터빈

가스터빈을 통과한 고온의 배기가스는 배열회수보일러(HRSG)를
통과하면서 78kg/㎠, 섭씨 479℃의 증기로 생산이 되는데,
이 증기를 이용해서 스팀터빈에서 다시 한번 전력을 생산합니다.
이와 같이 가스터빈에서 나온 증기를 이용해서 스팀터빈에서 다시 한번
전력을 생산할 수 있기 때문에 기존의 발전소에 비해 효율이 더 높습니다.
스팀터빈의 정격출력은 33MW, 전압은 13.8kV,
터빈단수는 11단이며, 제작사는 미쓰비시 입니다.

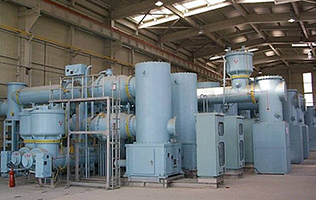

송수전설비

발전소의 가스터빈 2기와 증기터빈 1기로부터 생산된 127MW의 전력은
154kV로 승압되어 한국전력거래소(KPX, Korea Power Exchange)에
송전할 수 있도록 구성되어 있습니다.
또한, 어떠한 경우라도 인천국제공항으로의 전력공급이 중단되지 않도록
한국전력으로부터 154kV 2개 선로와 열병합발전소의 발전전력과
병렬운전하여 송수전할 수 있도록 구성되어 있습니다.

지역난방설비

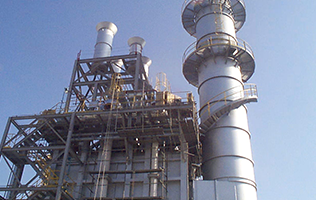

HRSG

배열회수보일러라고 불리우며,
가스터빈에서 배출되는 여열을 이용하여 스팀을 생산하는 설비입니다.
총 용량은 103Gcal/h(51.5Gcal/h×2기)이며,
압력은 80kg/㎠, 온도는 481℃인 증기를 만들어 냅니다.

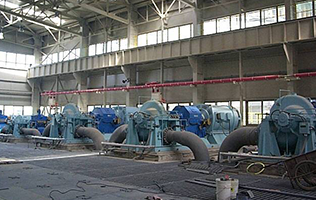

열공급펌프

온수를 지역난방을 원하는 곳까지 이동시켜주는 설비로
3대로 구성되어 있습니다.

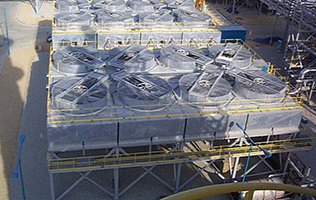

지역난방냉각기

열부하가 적은 춘, 추절기에는 열이 많이 남기 때문에
이렇게 남은열을 공기로 냉각시키는 설비로 냉각탑이라고 불리워 집니다.
냉각용량은 103Gcal/h입니다.

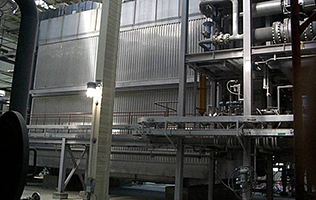

보조보일러

열수요가 많을 때나 주 설비가 운휴중일 때를 대비하여
설치한 보조시설로써 2기가 설치되어 있습니다.
총 용량은 123Gcal/h(61.5Gcal/h×2기),
증기압력은 12kg/㎠, 증기온도는 191℃입니다.
